一、H41H升降式止回閥概述
H41H(W/Y)型PN16~PN100 升降式止回閥是生產過程調節系統中的重要環節之一,是控制管道內介質單向流向,阻止介質倒流的閥門類產品。嚴格按 GB12235 標準設計制造,閥瓣沿著中心定位作升降運動 , 襯套采用耐磨性能好,摩擦系數小的特殊材料制作,動作靈活可靠 . 密封性能優良。H41H止回閥廣泛應用于石油、化工、制藥、電力行業等各種工況的管路上。具有結構簡單,動作可靠,維修方便等優點。
二、H41H升降式止回閥原理
當介質由閥體箭頭所示流向進入閥體,介質的壓力作用在閥瓣上產生向上的推力,當介質推力大于閥瓣重力時,閥門打開。當閥后介質壓力作用在閥瓣上的力加上閥瓣自身重力大于閥前壓力作用在閥瓣上的力時,閥門關閉,阻止介質倒流。
三、H41H升降式止回閥特點
1、選材考究,符合國內、外相關標準,材料的全面質量高。
2、密封副配對先進合理,閥瓣、閥座密封面采用鐵基合金或司太立(Stellite)鈷基硬質合金堆焊面成,耐磨、耐高溫、耐腐蝕、抗擦傷性能好,使用壽命長。
3、產品按國家標準GB/T12235設計制造。
4、可采用各種配管法蘭標準及法蘭密封型式,滿足各種工程需要及用戶要求。
5、閥體材料品種齊全,墊片可根據實際工況或用戶要求合理選配,能適用于各種壓力、溫度及介質工況。
可按用戶要求設計制造不同結構形式和連接形式的止回閥,為各種設備配套使用。
四、H41H升降式止回閥性能參數:
公稱壓力 |
殼體材料 |
試驗壓力(Mpa) |
PN(MPa) |
WCB |
ZGCr5Mo(C5) |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
強度試驗 |
液體密封 |
氣體密封 |
1.6 |
H41H-16C |
H41Y-16I |
H41W-16P |
H41W-16R |
2.4 |
1.8 |
|
2.5 |
H41H-25 |
H41Y-25I |
H41W-25P |
H41W-25R |
3.8 |
2.8 |
|
4.0 |
H41H-40 |
H41Y-40I |
H41W-40P |
H41W-40R |
6.0 |
4.4 |
|
6.4 |
H41H-64 |
H41Y-64I |
H41W-64P |
H41W-64R |
9.6 |
7.1 |
|
10.0 |
H41H-100 |
H41Y-100I |
H41W-100P |
H41W-100R |
15.0 |
11.0 |
|
適用溫度 |
-29-425℃
|
≤550℃
|
-40-200℃
|
-40-200℃
|
超出溫度范圍,請訂貨時注明
|
適用介質 |
水蒸氣、油品等 |
水蒸氣、油品等 |
硝酸等 |
醋酸等 |
公稱通徑 |

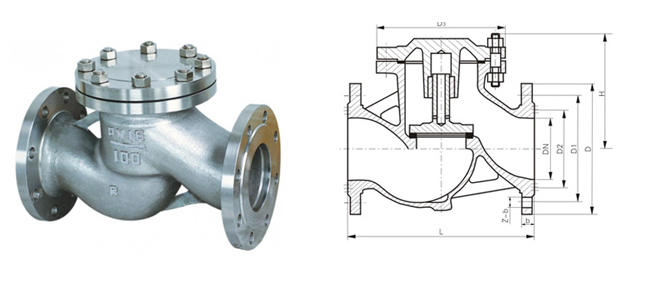

主要外形尺寸和連接尺寸 |
L |
D |
D1 |
D2 |
b |
Z-d |
H |
H41H-16C H41W-16C H41W-16P H41W-16R H41W-16I |
15 |
130 |
95 |
65 |
45 |
14 |
4-14 |
77 |
20 |
150 |
105 |
75 |
55 |
14 |
4-14 |
77 |
25 |
160 |
115 |
85 |
65 |
14 |
4-14 |
80 |
32 |
180 |
135 |
100 |
75 |
16 |
4-18 |
85 |
40 |
200 |
145 |
110 |
85 |
16 |
4-18 |
95 |
50 |
230 |
160 |
125 |
100 |
16 |
4-18 |
105 |
65 |
290 |
180 |
145 |
120 |
18 |
4-18 |
120 |
80 |
310 |
195 |
160 |
135 |
20 |
8-18 |
130 |
100 |
350 |
215 |
180 |
155 |
20 |
8-18 |
140 |
125 |
400 |
245 |
210 |
185 |
22 |
8-18 |
155 |
150 |
480 |
280 |
240 |
210 |
24 |
8-23 |
180 |
200 |
600 |
335 |
295 |
265 |
26 |
12-23 |
215 |
250 |
730 |
405 |
355 |
320 |
30 |
12-25 |
260 |
300 |
850 |
460 |
410 |
375 |
34 |
12-25 |
315 |
H41H-25 H41W-25 H41W-25P H41W-25R H41W-25I |
15 |
130 |
95 |
65 |
45 |
16 |
4-14 |
100 |
20 |
150 |
105 |
75 |
55 |
16 |
4-14 |
105 |
25 |
160 |
115 |
85 |
65 |
16 |
4-14 |
120 |
32 |
180 |
135 |
100 |
78 |
18 |
4-18 |
130 |
40 |
200 |
145 |
110 |
85 |
18 |
4-18 |
135 |
50 |
230 |
160 |
125 |
100 |
20 |
4-18 |
149 |
65 |
290 |
180 |
145 |
120 |
22 |
8-18 |
160 |
80 |
310 |
195 |
160 |
135 |
22 |
8-18 |
169 |
100 |
350 |
230 |
190 |
160 |
24 |
8-23 |
194 |
125 |
400 |
270 |
220 |
180 |
28 |
8-25 |
222 |
150 |
480 |
300 |
250 |
218 |
30 |
8-25 |
255 |
200 |
600 |
360 |
310 |
278 |
34 |
12-25 |
305 |
250 |
730 |
425 |
370 |
332 |
36 |
12-30 |
355 |
300 |
850 |
485 |
430 |
390 |
40 |
16-30 |
410 |
|
